System lin asekuracyjnych do ochrony przed upadkiem z wysokości
KEELINE System Ochrony Indywidualnej
KEELINE to system lin asekuracyjnych zabezpieczający przed upadkiem z wysokości. System KEELINE jest stosowany w przypadkach, kiedy nie jest możliwe zastosowanie środków ochrony zbiorowej takich jak balustrady, lub w sytuacjach kiedy ze względów estetychnych należy użyć system ochrony indywidualnej. System giętkich poziomych lin kotwiczących to wygodne i niedrogie rozwiązanie do zabezpieczania pracowników na wysokości, zwłaszcza jeśli prace są prowadzone sporadycznie.

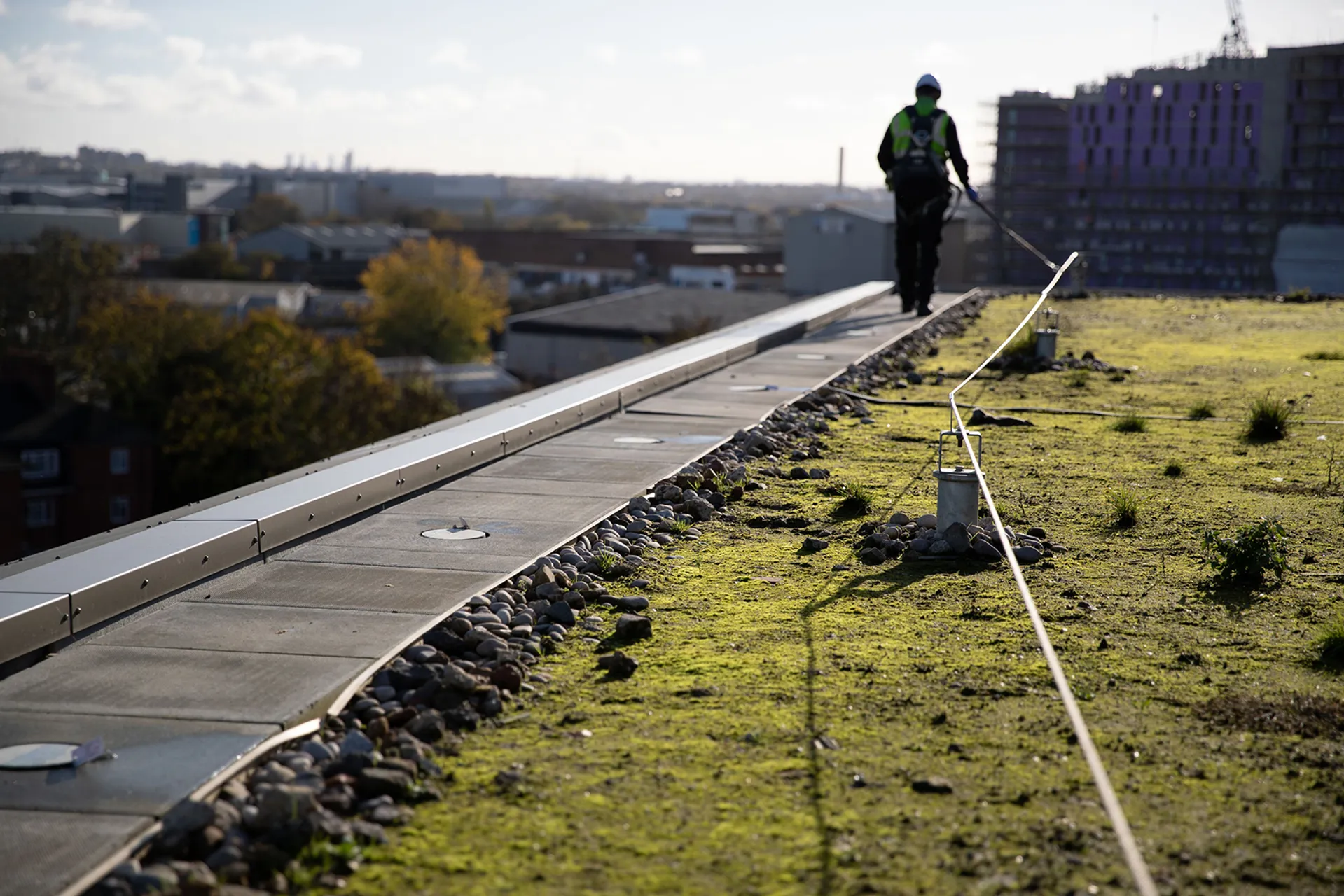

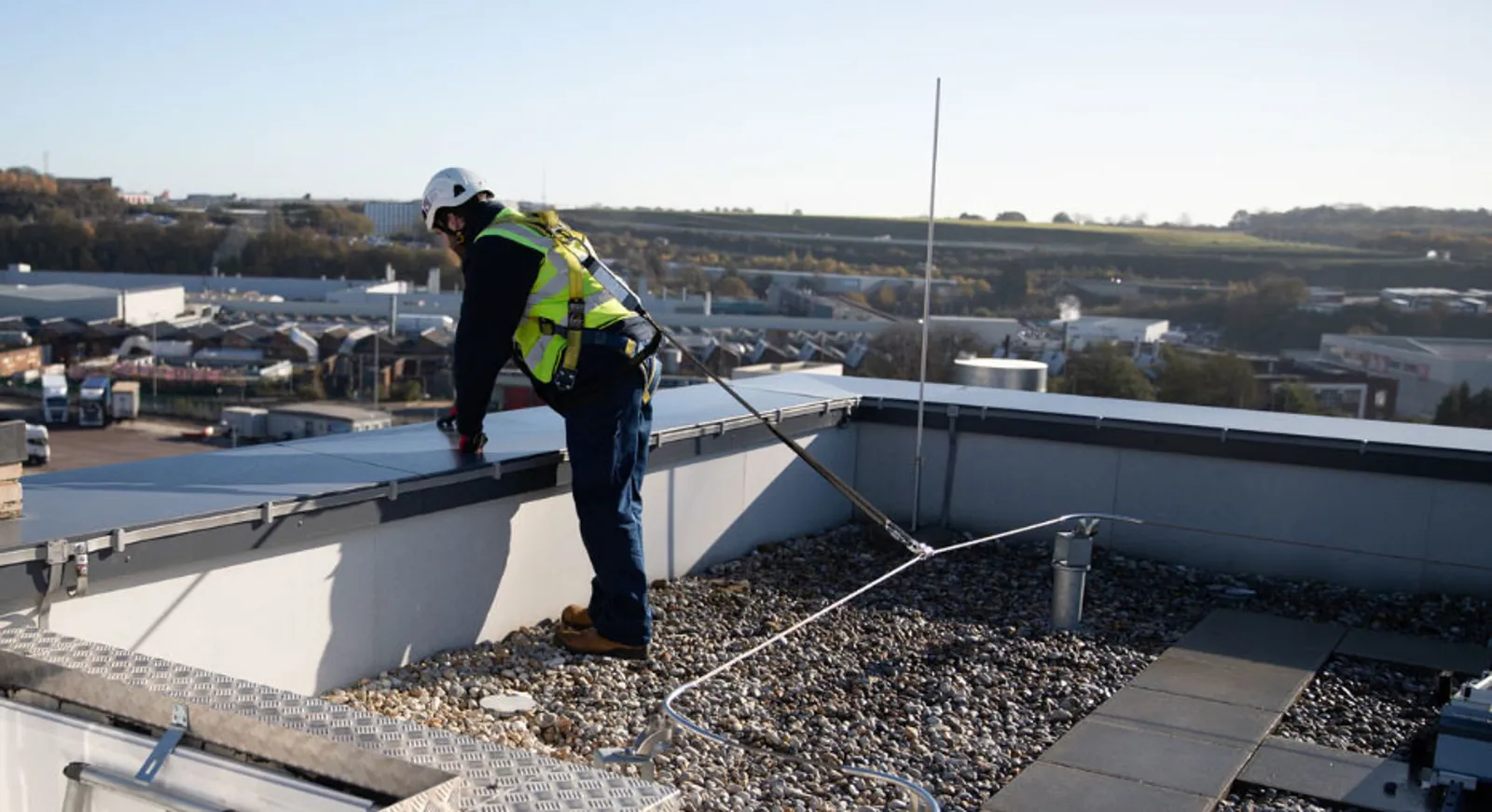

KEELINE zapewnia bezpieczny dostęp do wszystkich miejsc na dachu: pracownicy pracujący na wysokości są wpięci do systemu lin asekuracyjnych przez cały czas i jednocześnie mogą się swobodnie poruszać po powierzchni dachu. System wykonany jest z lin o grubości 8mm ze stali nierdzewnej klasy 316.
Maksymalny rozstaw słupków systemu wynosi 12m. System KEELINE może być wykorzystywany przez 3 użytkowników jednocześnie.
W razie upadku pracownika system KEELINE minimalizuje wprowadzane obciążenia do akceptowalnego poziomu bezpiecznego dla użytkownika oraz konstrukcji za pomocą integralnego amortyzatora (Inline Shock Absorber).
System Asekuracyjny KEELINE

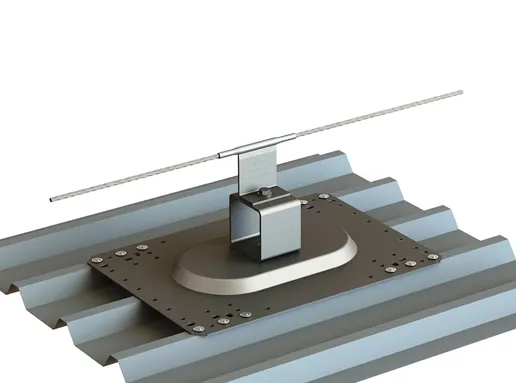

System KEELINE został zaprojektowany i przetestowany do użytku na różnego rodzaju dachach, np. dachach krytych blachą trapezową czy mocowaną na rąbek stojący, membranowych czy innej konstrukcji nośnej, przy użyciu słupków typu POSTANKA.
System KEELINE może być mocowany bezpośrednio do konstrukcji z betonu, stali, cegły lub kamienia. Możliwy jest montaż poziomy, naścienny i górny.
Dopuszczenia
System KEELINE spełnia wymagania normy PN-EN 795:2012, CEN TS 16415:2013, ANSI Z359 oraz CSA Z259. System KEELINE jest chroniony patentem GB 2389386.
Bezpieczne rozwiązanie dla większości rodzajów dachów

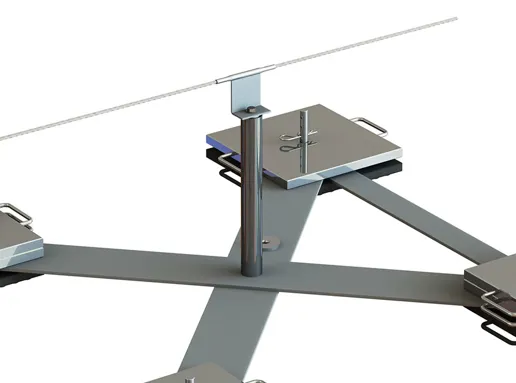

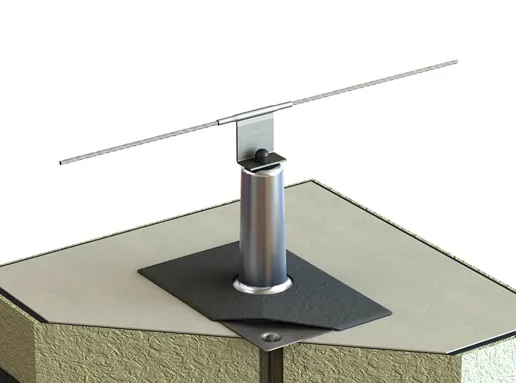

System KEELINE jest wyposażony w słupek i podstawę do dachów membranowych. Zmodifikowana konstrukcja umożliwia łatwiejszą i szybszą instalację systemu, a przy tym wykorzystuje tę samą gamę uchwytów do dachów krytych dachówką, z rąbkiem stojącym i z blachy profilowanej.
Cechy i Zalety Systemu KEELINE
- Sprawdzony sytem ochrony indywidualnej, spełniający wymagania obowiązujących przepisów
- Użytkownik jest zawsze wpięty w system
- Nadaje się do stosowania na wielu typach dachów
- Maksymalna rozpiętość 12m przy 3 użytkownikach
- Do montażu na dachach i instalacji w systemach naściennych i podwieszanych
- System zgodny z normą PN-EN 795 2012
KEELINE dla dachów

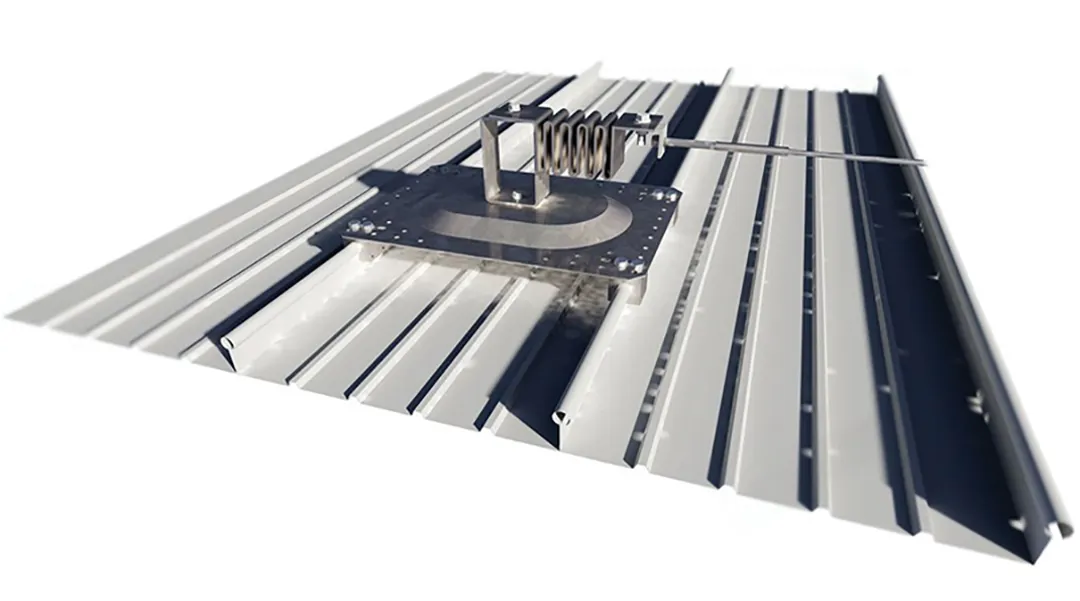

KEELINE to system poziomych, 8 mm lin kotwiczących wykonanych ze stali nierdzewnej klasy 316 z ruchomymi, odczepianymi wózkami oraz kotwami montażowymi. System zapewnia nieprzerwaną ochronę dla trzech użytkowników pracujących jednocześnie na wysokości.
W chwili upadku pracownika system minimalizuje wprowadzane obciążenia do akceptowalnego poziomu bezpiecznego dla użytkownika oraz konstrukcji za pomocą integralnego amortyzatora (Inline Shock Absorber).
KEELINE spełnia wymagania normy PN-EN 795:2012.
Konstrukcja systemu lin asekuracyjnych KeeLine została opracowana i przetestowana do użytku na różnego rodzaju dachach, np. krytych blachą trapezową czy mocowaną na rąbek stojący, membranowych czy innej konstrukcji nośnej, przy użyciu słupków typu POSTANKA.
Cechy systemu
- Maksymalny rozstaw punktów kotwiczących: 12 m.
- Nadaje się do montażu na większości rodzajów poszyć dachowych dostępnych na rynku.
- Wszystkie elementy wykonane są ze stali nierdzewnej lub cynkowane ogniowo.
Typowy rozkład systemu KeeLine
Poniżej prezentujemy typowy rozkład systemu lin asekuracyjnych KeeLine i szczegóły mocownia.

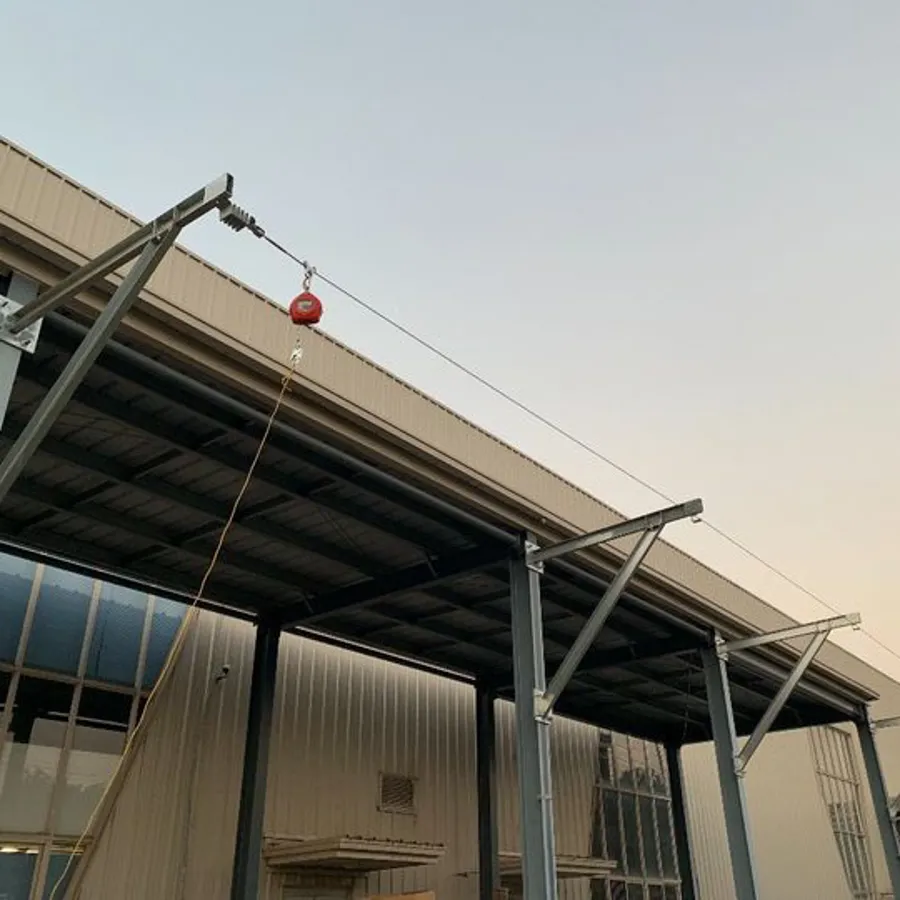

KEELINE dla elewacji

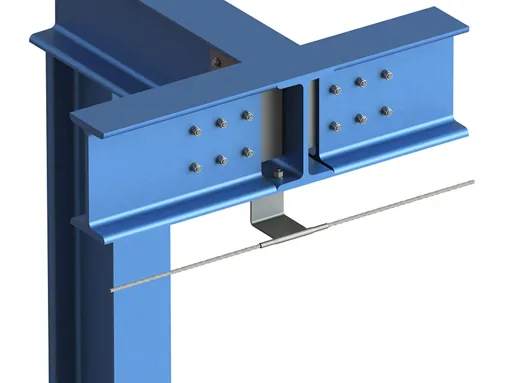

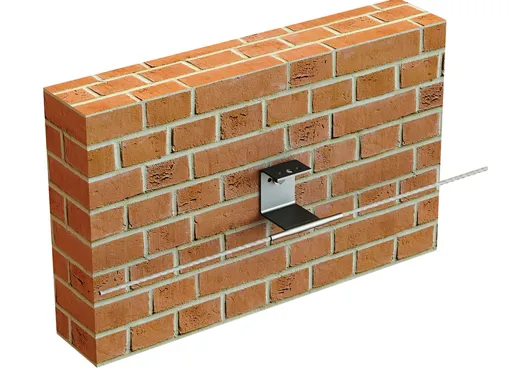

Wsporniki do montażu do konstrukcji stalowej, betonu, cegły lub kamienia. Możliwy jest montaż poziomy i górny.
KEELINE to system poziomych, 8 mm lin kotwiczących wykonanych ze stali nierdzewnej klasy 316 z polerowanymi elektrolitycznie uchwytami pośrednimi, ruchomymi, odczepianymi wózkami oraz malowanymi proszkowo kotwami montażowymi.
W chwili upadku pracownika system minimalizuje wprowadzane obciążenia do akceptowalnego poziomu bezpiecznego dla użytkownika oraz konstrukcji za pomocą integralnego amortyzatora (Inline Shock Absorber).
KEELINE dla POSTANKA
Gotowe, ocynkowane ogniowo kotwy POSTANKA firmy Kee Safety to alternatywna metoda montażu stosowana w sytuacjach kiedy budowa dachu nie nadaje się do instalacji lin kotwiczących bezpośrednio do poszycia.
Strukturalny punkt kotwiczący POSTANKA został zaprojektowany do bezpośredniego montażu do konstrukcji nośnej budynku np. do tradycyjnych dachów spadzistych pokrytych dachówką, budynków zabytkowych czy dachów betonowych jako wspornik systemu KEELINE na dachach zielonych lub jako punkt zaczepowy do wpięcia ŚOI. Spełnia wymagania normy PN-EN 795 klasa A2.
Film video poniżej prezentuje kotwy POSTANKA użyte do montażu systemu lin asekuracyjnych KEELINE.
Kotwy POSTANKA dostępne są w dwóch rozmiarach standardowych, ale najczęściej są specjalnie projektowane do konkretnych zastosowań klienta.
Typ 6
Wersja strukturalnego punktu kotwiczącego typu 6 posiada płaską, przyspawaną podstawę z otworami typu ‘fasolka’ umożliwiającymi montaż do szerokiej gamy kształtowników stalowych lub bezpośrednio do podłoża betonowego za pomocą odpowiednich mocowań. Konstrukcja nie wymaga dodatkowych wzmocnień, ma prostą budowę.
Pasuje do podstaw o szerokości od 90 do 190 mm. Dostępne wysokości: 250, 350 i 450 mm. Dopuszczalne obciążenie do 10kN.
Ocynkowany ogniowo zgodnie z normą PN-EN ISO 1461.
Typ 3
Typ 3 do konstrukcji drewnianych. Słupek typ 3 posiada regulowaną podstawę, idealną do montażu do nierównych elementów konstrukcyjnych czy nośnych.
